拿到一張格局圖，你第一眼看的是什麼？
多數人看的是「幾房幾廳」，然後就翻頁了。
其實一張圖裡藏著座向、動線、採光、收納潛力，甚至能提前看出「沙發買回來走道剩 40 公分」這種住進去才後悔的硬傷。
這篇會帶你把格局圖從頭讀到尾：先分清楚格局圖、平面圖、平面配置圖差在哪，再教你從圖面讀出看不見的資訊，接著給一條可照做的格局規劃 5 步驟，最後示範怎麼用擺擺看照 1:1 真實尺寸把家先擺一遍，避免買錯家具。買房、裝潢、租屋前，先花十幾分鐘讀完這篇。
重點摘要： 格局圖、平面圖、平面配置圖差在「畫到什麼程度」，看圖是為了在買房裝潢前先做對決定。內政部統計 2025 年全國建物買賣移轉棟數預估約 26 萬棟（內政部不動產資訊平台, 2025），這麼多筆交易，讀懂格局圖幾乎是第一關。
1格局圖、平面圖、平面配置圖差在哪？一張名詞對照表講清楚
三個詞最大的差別，是「有沒有把家具擺進去」。平面圖回答「空間多大」，平面配置圖回答「這個空間怎麼用」，格局圖則偏重房間分佈與座向動線。台灣住宅平均面積約 31.5 坪（內政部不動產資訊平台, 2025），坪數本來就不算大，這三張圖怎麼讀，直接決定空間好不好住。
這幾個名詞常被互換使用，連仲介和設計師口頭上也混著講。但真要動手規劃，還是得先對齊定義。
我們在替使用者測試上傳的圖檔時發現，很多人拿的「格局圖」其實是建商行銷用的示意圖，牆的厚度、樑柱都被簡化掉了，直接拿來算尺寸會失準。分清楚手上是哪一種圖，是判讀的起點。
格局圖 vs 平面圖差在哪
平面圖是「俯視的尺寸圖面」，把空間從天花板往下切一刀、平攤在紙上，重點是牆在哪、開口多寬、每段多長。它像一張空的骨架。
格局圖則更口語，指的是「房間怎麼分佈、朝向哪裡、進出動線順不順」。同一張圖，你問「尺寸」它是平面圖，你問「這樣分好不好住」它就是格局圖。
平面配置圖是什麼
平面配置圖，是在平面圖上再把家具、隔間、設備配置畫進去的圖。沙發放哪、床怎麼擺、餐桌佔多少，一目瞭然。
所以「配置圖平面圖差別」其實就一句話：配置圖 = 平面圖 + 家具擺設。少了家具，你只知道空間有多大；擺上家具，你才知道走不走得動。
哪種圖給誰看
| 圖面名稱 | 重點回答 | 有沒有家具 | 主要給誰看 |
|---|---|---|---|
| 格局圖 | 房間分佈、座向、動線 | 通常沒有或簡化 | 買方、租屋族快速判斷 |
| 平面圖（室內平面圖） | 空間尺寸、牆與開口 | 沒有 | 屋主、丈量與報價用 |
| 平面配置圖 | 家具怎麼擺、空間怎麼用 | 有 | 屋主、設計師溝通用 |
| 室內設計平面配置圖 | 含設計細節的配置 | 有，含材質標註 | 設計師、施工單位 |
圖說：三張圖的分工——平面圖問「多大」、配置圖問「怎麼用」、格局圖問「順不順」
看懂名詞只是入場券。真正的差距，在於能不能從圖面讀出那些沒被寫出來的資訊。
2一張格局圖能看出什麼：座向、動線、採光與收納潛力

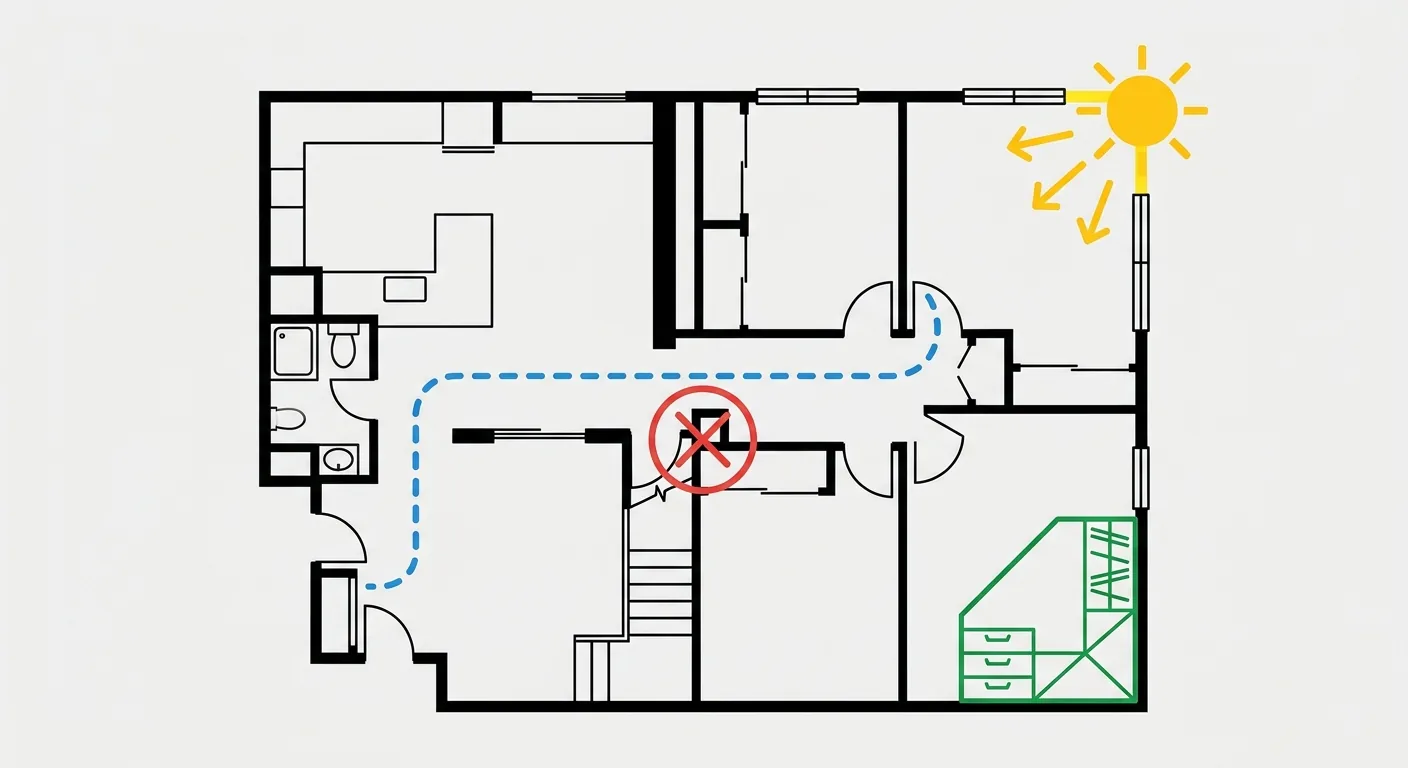

一張格局圖至少能讀出四件事：座向與採光、動線順不順、收納潛力、有沒有格局硬傷。看圖的目的不是欣賞，是為了在下訂或簽約前做決定——租屋看能不能住得順，買房看格局有沒有硬傷，裝潢看要不要動隔間。
怎麼從一堆線條裡讀出這些？其實有固定的看法。
從座向與開窗看採光
先找指北針（通常在圖面角落，一個標示北方的箭頭符號）。確定方位後，看主要開窗開在哪一面。
南向、東向開窗的房間，白天採光通常較穩；西曬的房間下午會熱；只開北面的房間光線平但偏暗。窗開得多不代表一定亮，還要看對面有沒有被鄰棟擋住。
從門窗位置看動線
動線就是「人在家裡走的路線」。看門開在哪、開向哪邊，把玄關到客廳、客廳到廚房、房間到衛浴的路徑在腦中走一遍。
最常見的地雷是「穿堂」——一進門正對後陽台或大窗，一條直線穿過去。走道被切得零碎、家具無處可靠，都是這階段就能看出來的。
另外兩個常被忽略的訊號，也藏在圖裡。一是廚房與衛浴是不是貼著同一道牆——管線集中通常代表施工單純、日後維修方便。二是走道有沒有「只走人、不做事」的浪費段，一條純過道的長走廊，等於把坪數花在走路上。這些在格局圖階段看出來，比住進去才發現省事得多。
從畸零角看收納潛力
牆面平整、有連續的整面牆，才好做櫃子。反過來，太多斜角、柱子外凸、開口卡在牆中間，收納就難做、還容易產生浪費的畸零空間。
看圖時把「哪些牆可以靠、哪些角落會浪費」先標出來，之後排家具就有底。
還有一個簡單的判斷法：找出圖上最長、最完整的一面牆。那通常就是擺沙發、電視櫃或大衣櫃的最佳位置。反過來，被門、窗、開口切得七零八落的牆，能做的收納就很有限。一間房收納夠不夠，往往在還沒進場前，就寫在格局圖的牆面配置裡了。
光看得懂還不夠。能看出座向動線是一回事，能不能把家具照真實尺寸擺進去驗證，又是另一回事。這正是下一段要處理的。
3從空屋到定案：格局規劃的 5 個步驟與先後順序

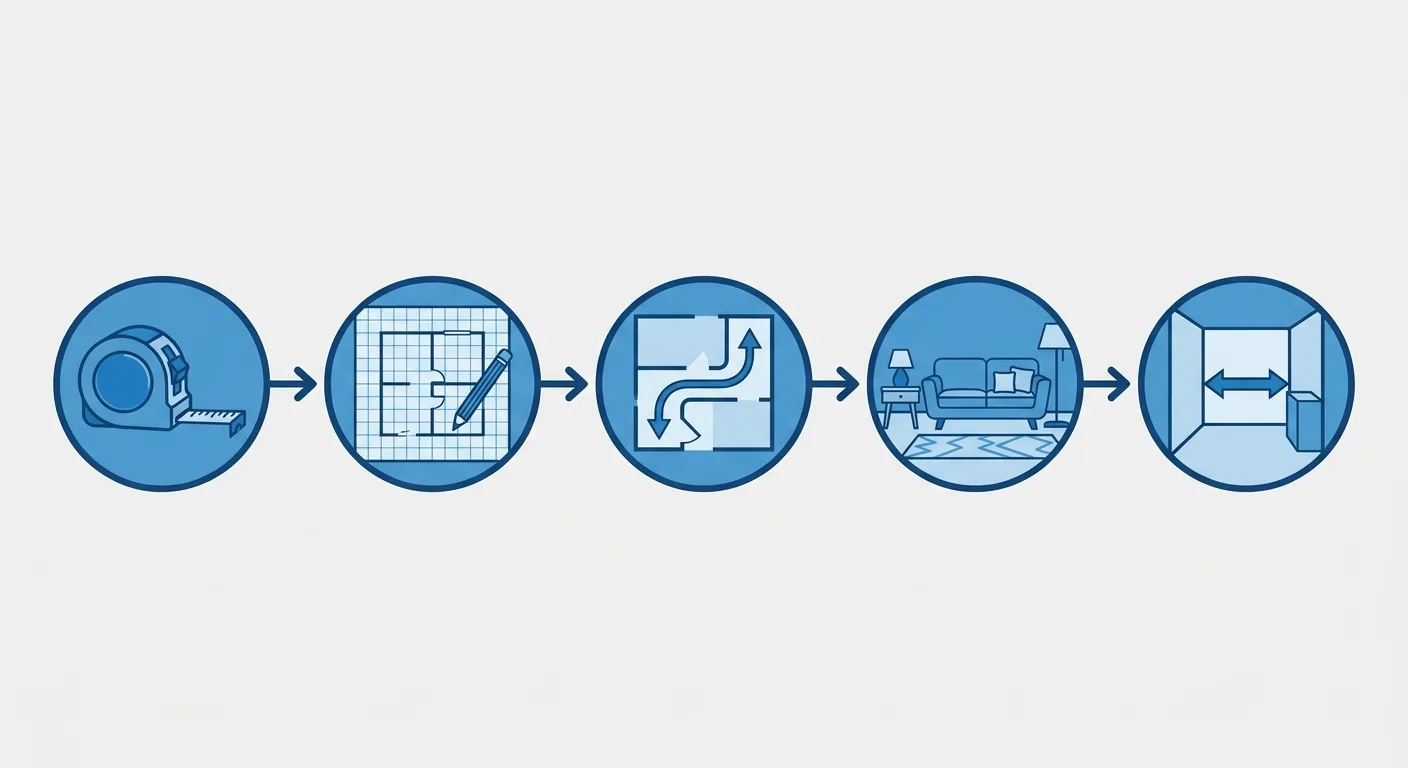

格局規劃有固定順序：①實地丈量 → ②畫底圖 → ③定動線 → ④排家具 → ⑤驗間距。順序不能顛倒，先量再畫、先定動線再排家具，跳步就會出事。建築技術規則對走廊淨寬訂有下限——居室樓地板面積未滿 200 平方公尺時走廊淨寬應達 1.20 公尺以上（建築技術規則建築設計施工編第92條, 2025），住家走道雖不完全套用同一標準，這個下限仍是「走得動」的重要參考。
這五步是這整篇的骨幹。做完，你就有一張能拿去跟家人、師傅溝通的格局規劃。
Step 1 實地丈量牆距與門窗
拿捲尺或雷射測距儀，沿牆量各段長度，量門窗開口的寬度與離牆距離，記下樑柱位置。別漏掉高度——天花板高、窗台高、樑下淨高，決定櫃子和家具塞不塞得進去。
量得準，是後面所有步驟的地基。量錯了，比例尺再漂亮都是白搭。丈量的細節做法，可以參考平面圖怎麼畫的完整教學。
Step 2 畫出底圖（比例尺對齊）
用量到的最長一面牆定出比例（例如 1/50），再沿同一比例畫出外牆、內牆、門窗開口。整張圖只能用一個比例，不能這面牆 1/50、那面牆 1/100。
底圖不必美，但要「比例對」。看不懂比例尺與尺寸標示，先補一下平面配置圖符號與比例尺換算的圖解。
Step 3 定動線（進出、家務、招待三條線）
先畫「路」，再擺「物」。三條主要動線要順：進出動線（玄關到各房）、家務動線（廚房、洗衣、曬衣）、招待動線（客廳、餐廳、客用衛浴）。
動線打結，住起來每天都卡。想把走道寬度、迴轉半徑算清楚，可看走道寬度與動線規劃指南。
Step 4 排家具（照真實尺寸落位）
把每一件家具照「真實公分」放進底圖，不是憑感覺畫個框。200 公分的沙發就是 200 公分，不能因為畫面看起來擠就縮小。
各空間怎麼排、預留多少，可以對照各空間平面圖範例一間一間看。
Step 5 驗間距（走道、開門迴轉夠不夠）
最後一步是驗證：走道還剩幾公分？開門會不會撞到櫃子？餐椅拉出來後面走得過人嗎？
我們實際帶使用者跑這一步時，最常被「開門迴轉」卡住——門片本身要佔掉一段弧形空間，很多人排家具時忘了扣掉。這也是為什麼我們把「即時標間距」做成擺擺看的核心功能。
五步走完，你會發現最難的其實是第 4、5 步：家具擺不擺得下、走道夠不夠。這用靜態圖很難算，得靠工具幫忙。
4為什麼「看得懂」還不夠——用擺擺看照 1:1 真實尺寸把格局擺一遍
看得懂符號、算得出坪數，仍答不出「這張 200 公分的沙發放進去後，走道還剩幾公分」。因為靜態圖不會替你把家具擺進去。全球平面圖軟體市場 2025 年估值約 72 億美元、預估 2026 至 2034 年以約 9.9% 年複合成長（Floor Plan Software Market Report, 2025），數位工具會這麼熱，正是因為「用工具擺一遍」比純看圖可靠太多。
擺擺看（roomfit.app）就是為了補這一段。
看得懂 ≠ 擺得下
判讀能力和「擺得下」是兩件事。你可能完全看懂每個符號，卻還是估錯沙發和電視櫃之間的距離。
多數看圖教學只教「怎麼讀」，卻沒解決「讀完之後怎麼驗證」。我們在測試中反覆看到：同一張圖，用心算的人有一半會把走道算得比實際寬。差別不在懂不懂圖，而在有沒有把真實尺寸擺進去。
1:1 拖曳與自動標間距

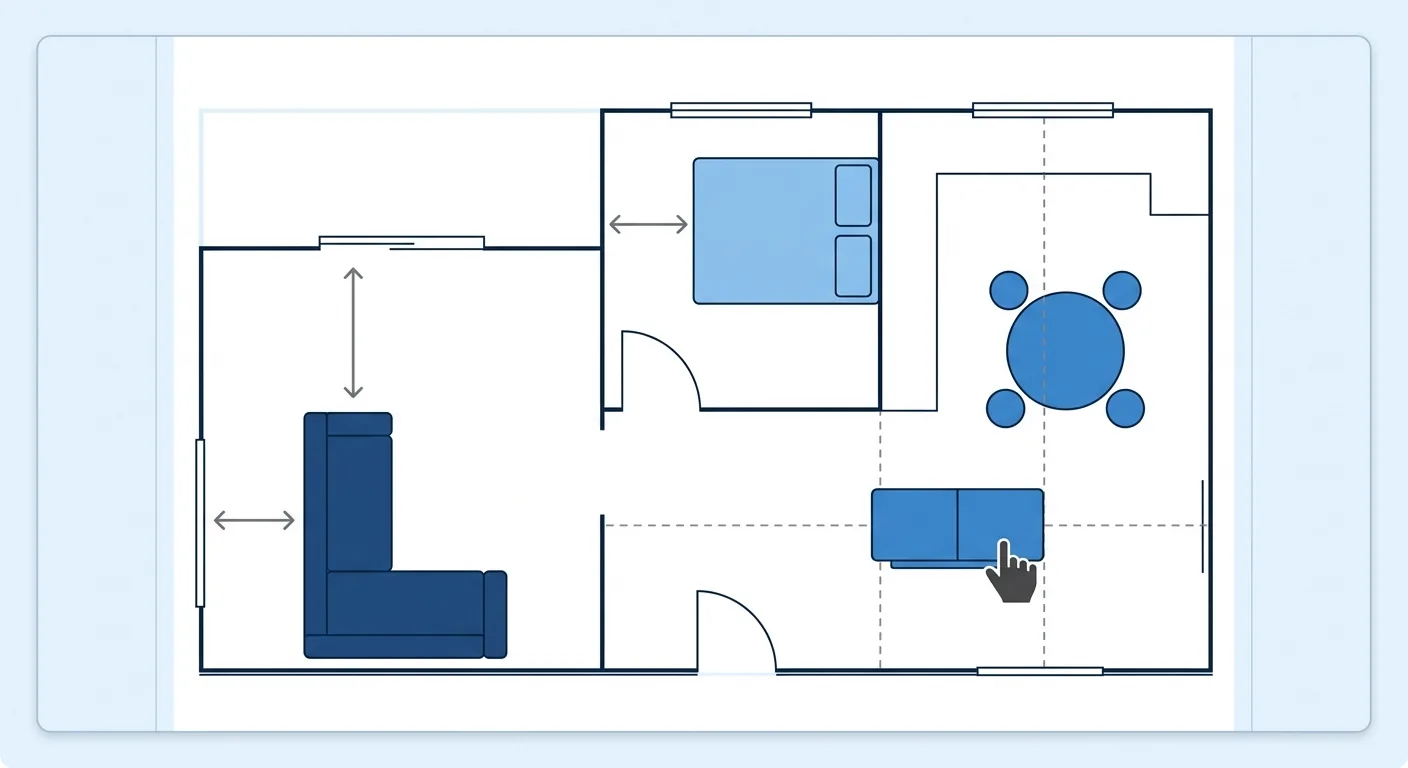

擺擺看的做法很直接：把戶型圖上傳、校正比例尺後，家具照 1:1 真實尺寸拖進平面圖。靠牆時自動吸附，系統即時標出每件家具與牆、與彼此的間距。
不用心算，不用拿捲尺回頭補量。拖動的當下就知道走道夠不夠、開門會不會卡。畫完還能匯出成家具清單、PDF 或 PNG，直接給家人或師傅看。
模擬不取代現場放樣
要誠實講：模擬是先抓大方向、避免買錯，實際仍以現場丈量為準。工具解決的是「先擺對」這一段，不是取代放樣。
重要尺寸還是要到現場複量一次。但先在螢幕上把 8 種擺法試過，比買回來才發現卡住，划算太多。
5平面圖 vs 3D 效果圖：先擺對尺寸，再談好不好看
平面圖和 3D 效果圖回答的是兩個不同問題。3D 回答「好不好看」——材質、燈光、風格；平面圖與 1:1 模擬回答「擺不擺得下、走不走得動」。全球室內設計軟體市場 2025 年約 68.3 億美元、2026 年估約 75.9 億美元（Mordor Intelligence, 2026），工具愈來愈多，但「先擺對再看美」的順序沒變。
被漂亮效果圖說服就下訂，是很常見的決策失誤。
效果圖回答什麼
3D 效果圖負責說服你的眼睛。它把材質、光影、色調做得很到位，讓你「想住進去」。
問題是，效果圖為了好看，常常會偷偷放大空間、縮小家具，或省略掉樑柱。好看不等於擺得下。
平面圖回答什麼
平面圖和 1:1 模擬負責說服你的尺子。它不管美不美，只管「這個尺寸放得下嗎、走得動嗎」。
這一關過不了，再美的 3D 都是空談。家具進場那天卡在門口，效果圖救不了你。
我們碰過不少使用者，是被建商或設計公司的 3D 圖打動才簽約，等到要放自己原本的舊家具時，才發現尺寸兜不攏。問題不在 3D 做得好不好，而在看的順序反了——先愛上畫面，再回頭遷就尺寸，往往兩頭都得妥協。
正確的決策順序
先用平面圖或擺擺看把尺寸與動線鎖定，再進 3D 談美感與材質。順序對了，兩者都不浪費。
想比較各種線上工具、看看哪一款適合自己，可以參考簡易平面圖 App 與線上工具實測比較。若手上是老屋要翻新、想順便查補助，老屋翻新補助懶人包整理了各縣市條件；要規劃透天或親子退休宅的樓層配置，透天格局規劃全攻略有完整範例。
6把格局圖變成能住的家：先擺對，再看美
回到最開始的問題：拿到一張格局圖，你該看什麼？
先分清楚它是格局圖、平面圖還是配置圖；再從座向、動線、採光、收納讀出看不見的資訊；接著照丈量、畫底圖、定動線、排家具、驗間距的順序走一遍；最後用擺擺看把家具照 1:1 真實尺寸擺過，確認走得動、擺得下。
看圖是為了做決定。決定對了，家才住得順。與其憑感覺和一張靜態圖賭運氣，不如花點時間，用擺擺看照 1:1 真實尺寸把格局擺一遍，先擺對，再看美。
?常見問題 FAQ
建商「格局圖僅供參考」是什麼意思？可信度多少？
「僅供參考」多半是建商的免責用語，代表圖面尺寸、牆位、樑柱可能與實際交屋現況有出入。實際應以交屋現況與竣工圖為準，重要尺寸一定要現場複量。台灣住宅平均約 31.5 坪（內政部不動產資訊平台, 2025），坪數不大，幾公分的誤差就可能讓家具放不下，別把行銷示意圖當定案。
沒有電子圖檔、只有一張紙本或手機拍照怎麼辦？
可以先拍照或掃描上傳到工具，再依圖上標的實際尺寸校正比例尺就能用，用來抓大方向很夠。全球平面圖軟體市場 2025 年估值約 72 億美元（Floor Plan Software Market Report, 2025），這類線上工具多半支援上傳照片後校正。真正要施工的精準尺寸，仍要回到現場丈量。
格局圖看不懂符號怎麼辦？
先掌握三個基礎：門用一段圓弧代表開啟方向、窗以牆上斷開的雙線表示、比例尺告訴你圖上 1 公分等於實際多少。看懂這三樣，八成的圖都讀得動。門窗、樓梯、家具的完整圖例對照，以及 1/50、1/100 換算，可以看平面配置圖符號全圖解。
想自己畫一張格局圖要用什麼？
手繪、Word 到免費線上工具都行，看你要多準。只是自用記錄，手繪就夠；要準又要快、還想省掉手算比例，線上工具最省事。完整的三種方法對照、丈量到成圖的步驟，可以參考平面圖怎麼畫的新手教學。
格局圖上的走道看起來很窄，正常嗎？
要用建議尺寸對照才準。建築技術規則對走廊淨寬訂有下限，居室樓地板面積未滿 200 平方公尺時走廊淨寬應達 1.20 公尺以上（建築技術規則建築設計施工編第92條, 2025）；住家走道雖不完全套用，用工具自動標間距即時檢查最保險。走道與動線的完整算法見走道寬度與動線規劃指南。
